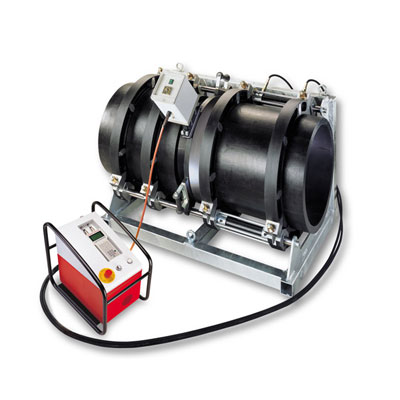

Сварочная машина Roweld® P630 B CNC SA
Сварочная машина предназначена для стыковой сварки с нагревательным элементом трубы с трубой, трубы с фасонной деталью из ПЭ, ПП и ПБ, для Ø 315 – 630 мм для любого давления, с любым показателем SDR. С программным управлением, с автоматическим извлечением нагревательного элемента.
Сварочная машина Roweld® P630 B CNC SA применяется для монтажа труб в полевых условиях, на строительной площадке и в мастерской.
Комплект поставки:
-
Центратор (базовая машина) с гидравлическим приводом, с основными зажимами на диам. 630 мм, с двухсторонним креплением верхнего полукольца, с зажимными винтами для надежной фиксации трубы, легкая осевая и радиальная подгонка труб. Для сварки фасонных изделий к трубе свободный зажим может быть соединен с подвижными зажимами (без переоборудования машины и потери её жесткости). Вес 302 кг.
-
Нагревательный элемент в полуавтоматической версии извлекается из зоны сварки вручную. Машина сводит зажимы автоматически для максимального сокращения времени технологической паузы. Температура нагревательной пластины контролируется и регулируется согласно DVS.
-
высококачественное долговечное антиприлипающее покрытие из ПТФЭ,
-
электронная регулировка и контроль температуры обеспечивают безопасность процесса сварки в соответствии с DVS, CEN и ISO.
|
Напряжение: |
400 В |
|
Мощность: |
8000 Вт |
|
Диаметр: |
660 мм |
|
Вес: |
49 кг |
-
Электроторцеватель Сила хода электроторцевателя автоматически контролируется и корректируется в зависимости от потребляемой мощности на всем протяжении процесса сварки, в результате чего стружка отводится непрерывно, что позволяет обеспечить плоско-паралельность торцов труб после торцовки.
|
Напряжение: |
400 В |
|
Мощность: |
1100 Вт |
|
Вес: |
123 кг |
-
Компьютерный блок управления процессом сварки предназначен для полностью автоматического процесса сварки (с автоматическим извлечением нагревательного элемента). Блок имеет наглядный дисплей с боковой подсветкой, на дисплее 8 строк, на каждой строке 21 знак, клавиатуру (буквы-цифры) с 45 клавишами. Датчик температуры окружающей среды расположен рядом с отверстием для забора воздуха в корпусе. Имеются сигнальные лампочка, звуковой сигнал и специальные клавиши.
|
Напряжение: |
230 В |
|
Частота: |
50/60 Гц |
|
Тип защиты: |
IP54 |
|
Класс защиты: |
1 |
|
Рабочая температура: |
от -15 до +50 °С |
-
Редукционные зажимные вкладыши труба/труба
|
Диаметр, мм |
Вес, кг |
Артикул |
Кол-во полуколец в комплекте, шт. |
|
315 |
17,6 |
5.3433 |
6 |
|
355 |
16,4 |
5.3432 |
6 |
|
400 |
14,8 |
5.3431 |
6 |
|
450 |
14,4 |
5.3430 |
6 |
|
500 |
35,2 |
5.3316 |
8 (переходник) |
|
560 |
36,8 |
5.3315 |
6 |
-
Редукционные зажимные вкладыши труба/фитинг
|
Диаметр, мм |
Вес, кг |
Артикул |
Кол-во полуколец в комплекте, шт. |
|
315 |
14,0 |
5.3443 |
2 |
|
355 |
12,8 |
5.3442 |
2 |
|
400 |
11,2 |
5.3441 |
2 |
|
450 |
10,4 |
5.3440 |
2 |
-
Комплект гидравлических шлангов с муфтами быстрого соединения, 2 шт, длина – 4 м
-
Ящик для установки нагревательного элемента и торцевателя
|
Вес: |
70 кг |
|
Артикул: |
5.3312 |
|
Габаритные размеры (Д×Ш×В): |
2240×1300×1500 мм |
|
Вес: |
220 кг |
|
Артикул: |
5.3320 |
-
Инструкция по эксплуатации на русском языке
Технические характеристики:
|
Наименование |
Рабочая область, мм |
Вес, кг |
№ |
|
Roweld® P630 B CNC SA (полный комплект) |
315, 355, 400, 450, 500, 560, 630 |
920 |
5.4780 |
|
Roweld® P630 B CNC SA (без редукционных зажимных вкладышей) |
630 |
736 |
5.4790 |
